Mahsulotning umumiy ko'rinishi va qo'llanilishi

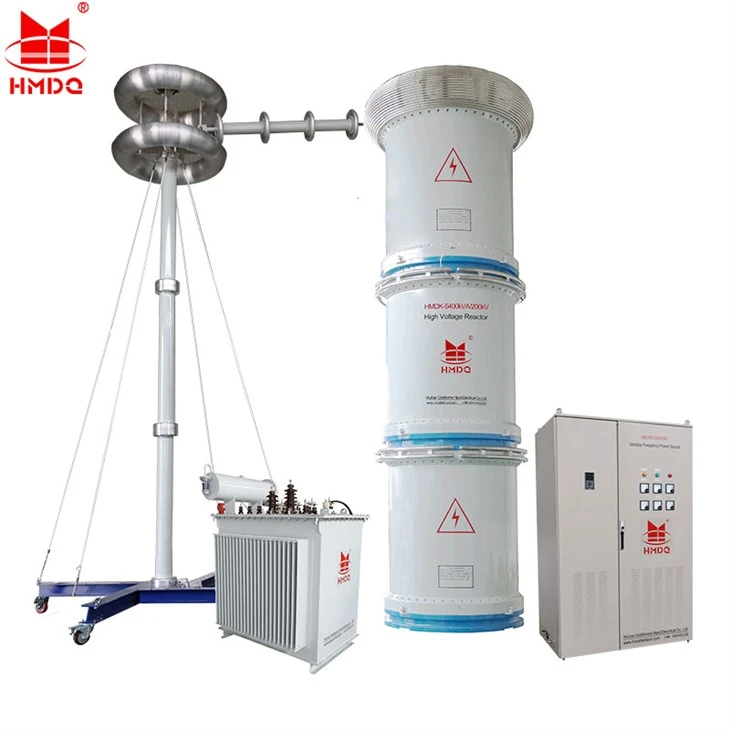

16200kVA/600kV chastotali seriyali rezonansga chidamli kuchlanish sinovi uchun moʻljallangan, yuqori{0}}quvvat, yuqori-maxsus sinov qurilmasi. Ushbu uskuna kabellar, GIS va transformatorlar kabi yirik yuqori voltli elektr qurilmalarda AC chidamli kuchlanish sinovlarini o'tkazish uchun ketma-ket rezonans printsipidan foydalanadi va shu bilan ularning izolyatsiyasi mustahkamligini tekshiradi. Asosan, kabel va GIS dizayn/ishlab chiqarish sektorlaridagi foydalanuvchilarga moʻljallangan uning modulli dizayni nafaqat yuqori{8}}kuchlanish, past-toq sinov talablariga javob beradi, balki 10kV kabellar kabi uskunalar uchun past kuchlanishli oʻzgaruvchan tokning kuchlanishini sinovdan oʻtkazish ehtiyojlariga ham javob beradi. Keng qo'llanilishi bilan u shahar va tuman-yuqori kuchlanish sinovlari bo'limlari, shuningdek, quvvatni o'rnatish va texnik xizmat ko'rsatish muhandislik bo'linmalari uchun mukammal chidamli kuchlanish sinovi yechimi bo'lib xizmat qiladi. Tizim, birinchi navbatda, o'zgaruvchan chastotali quvvat manbai, qo'zg'atuvchi transformator, yuqori voltli reaktor va sig'imli kuchlanish ajratgichdan iborat.
Mahsulot parametrlari
1.Nominal chiqish kuchlanishi:turli sinov ob'ektlari asosida, maksimal 1000kV gacha.
2.Chiqish chastotasi:30- 300Hz.
3.To'lqin shakli: sof sinus to'lqin, THD<1.0%.
4.Maks. sig'imi:Maksimal quvvat 20000 kVA gacha
5. Ish aylanishi:To'liq quvvat chiqishida uzluksiz ish vaqti 60 minut.
6.Chastotani sozlash sezgirligi: 0,1Hz, beqarorlik<0.05%.
7. Quvvatlantirish manbai:380/220V ± 15%/50Hz ± 5%.
8. qisman zaryadsizlanishi rezonans sinov tizimini moslashtirilgan bo'lishi mumkin
Yuqori-kuchlanishli reaktor DK-16200kVA/600kV 3 qism
a) Nominal quvvati: 16200kVA
b) Nominal kuchlanish: 600kV
c) Nominal oqim: 18A
d) Endüktans: 30H / bir qism
e) Endüktans bardoshlik: ±5%
f) Quvvat faktori: Q 50 dan katta yoki unga teng (f=45Gts)
g) Chastota diapazoni: 30 – 300Hz
h) Korpus turi: moyga botirilgan{0}}izolyatsiyalangan idish
i) Sovutish usuli: ONAN
j) Maksimal harorat ko'tarilishi: 65K dan kam yoki unga teng
k) Ishlash muddati: Nominal chiqish oqimida uzluksiz 60 daqiqa
l) Shovqin darajasi: 60dB dan kam yoki unga teng
Test Kirish
1. Avtomatik sinov
Interfeysni kiriting, "ni bosing"Avtomatik sinov"avtomatik sinov ekraniga kirish uchun. bosing"Avtomatik ravishda ishga tushirish" Tasdiqlash oynasini ko'rsatish uchun. Qurilmaning avtomatik ketma-ketligini ishga tushirish uchun "Ishga tushirish" tugmasini bosing: kuchlanishni sozlash, tez rezonans nuqtasini aniqlash, sekin rezonans nuqtasini aniqlash, birinchi/ikkinchi/uchinchi bosqich kuchlanish ramp-ko'tarilishi, birinchi/ikkinchi/uchinchi bosqich kuchlanish sinovi, kuchlanish rampasini-pasaytirish va tugatish.
Rezonans nuqtasini aniq aniqlashga erishish uchun asbob ikkita avtomatlashtirilgan bosqichda sozlashni amalga oshiradi: qo'pol sozlash, keyin nozik sozlash.
Faqat sozlashni tugatgandan so'ng, qurilma avtomatik ravishda keyingi interfeysga o'tadi.
Tuning past kuchlanishda sodir bo'lganligi sababli, hosil bo'lgan yuqori kuchlanish sinov namunasiga zarar yetkazish xavfi tug'dirmaydi. Iltimos, sabr bilan kuting. Hatto eng noqulay sharoitlarda ham avtomatik sozlash 2 daqiqadan oshmaydi.
Favqulodda holatlarda, qurilma kuchlanishini tezda nolga qaytarish uchun Favqulodda to'xtash tugmasini bosing.
Sinovni o'rtada to'xtatib turish uchun qurilma kuchlanishini asta-sekin nolga qaytarish uchun Voltajni kamaytirishni to'xtatish tugmasini bosing.
Sinov paytida ishga tushirilgan barcha himoya harakatlari tegishli interfeysda ko'rsatiladi.
2. Qo‘lda/yarim{1}}Avtomatik sinov:
Interfeysni kiriting, bosing"Qo'lda sinov"quyida ko'rsatilgan ekranga kirish uchun. bosing"Boshlash"qo'lda / avtomatik chastotani sozlash va kuchlanishni qo'lda sozlashni amalga oshirish uchun.
Yarim{0}}Avtomatik sinov:Avtomatik sozlashni boshlash uchun “Avto{0}}sozlash” tugmasini bosing. Rezonans chastotasi ko'rsatkichi joriy chastotaga to'liq mos kelganda sozlash tugallanadi. Keyinchalik, kuchlanishni qo'lda oshirish uchun "Kuchlanishni yuqoriga/pastga" tugmasini bosing.
Qo'lda test:Chastotani qo'lda sozlash uchun "O'sish/Kamaytirish" tugmachalarini bosing. Rezonans chastotasini aniqlagandan so'ng, kuchlanishni qo'lda ko'tarish uchun "O'sish / kamaytirish" tugmachalarini bosing.
Haddan tashqari kuchlanish signali:Sinov kuchlanishi oldindan belgilangan maksimal sinov kuchlanishidan oshib ketganda, yuqori o'ng burchakda ko'zga tashlanadigan signal so'rovi paydo bo'ladi. Voltaj oshirish tugmachasini bosish samarasiz bo'ladi.
Paket tafsilotlari
Quyida 16200 kVA 600 kV AC rezonans sinov qurilmasi mahsulotining qadoqlash-saytdagi batafsil tasvirlari keltirilgan:
