Wuhan Goldhome Hipot Electrical Co., Ltd. Xitoyda o'zgaruvchan quvvat chastotasiga chidamli kuchlanish transformatorining etakchi ishlab chiqaruvchilari va yetkazib beruvchilaridan biridir. Ko'p tajribaga ega bo'lgan fabrikamız Xitoyda ishlab chiqarilgan yuqori sifatli mahsulotlarni raqobatbardosh narx bilan taklif qiladi. Kotirovka uchun biz bilan bog'lanish uchun xush kelibsiz.
Mahsulotlar tavsifi

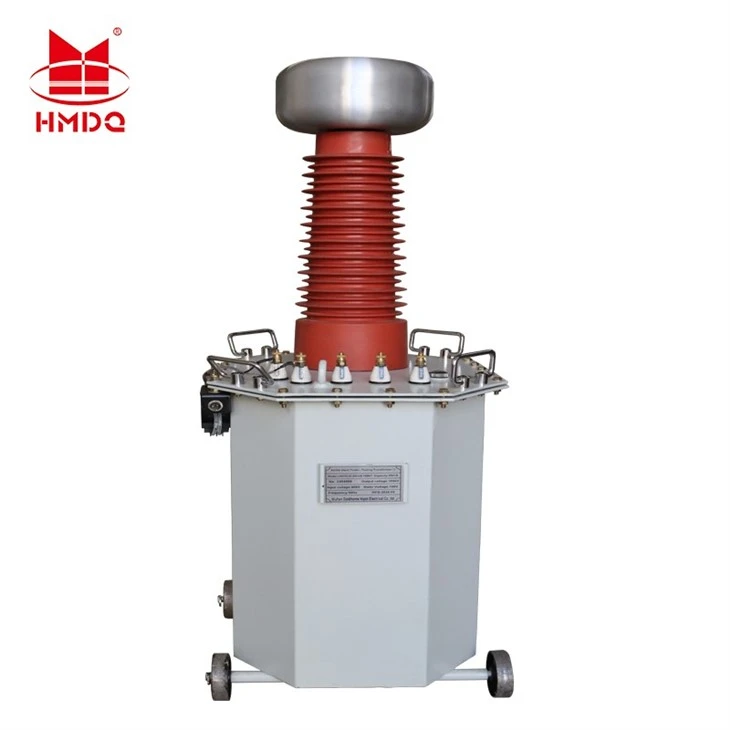

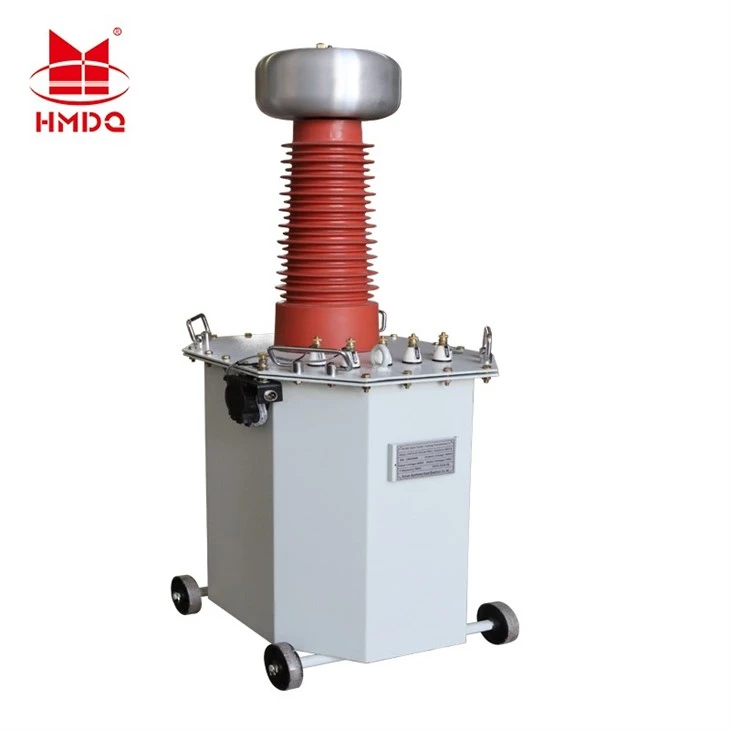

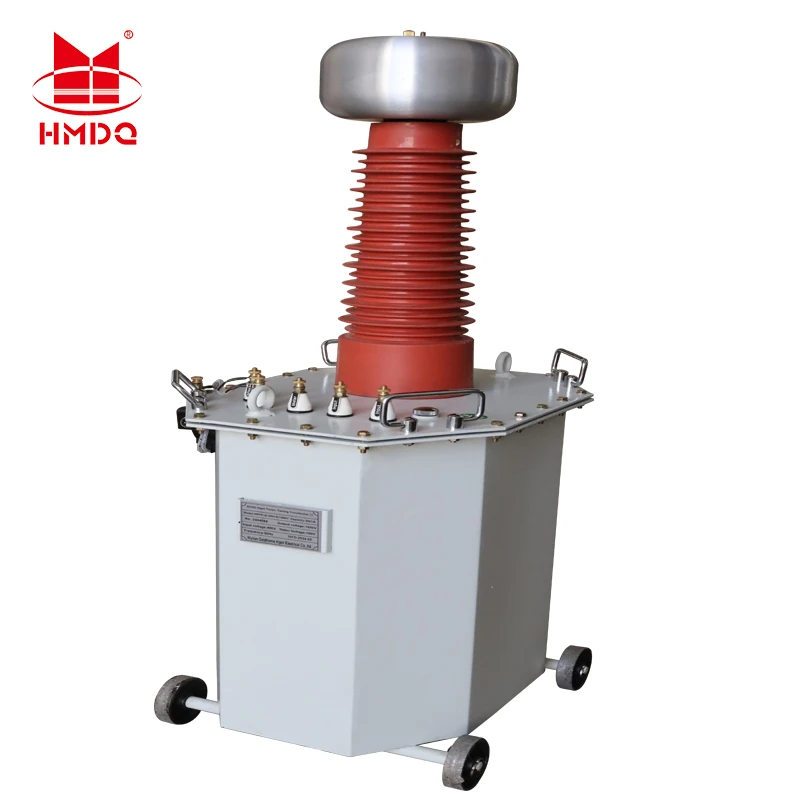

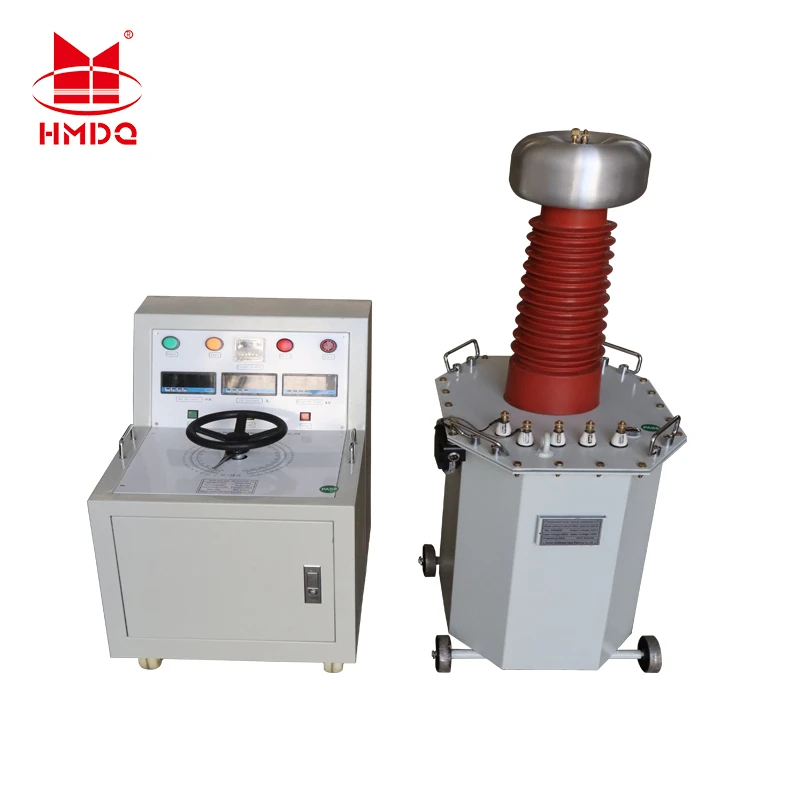

HMYDJ-20kVA/100kV moy-cho'ktirilgan quvvat-chastotaga chidamli kuchlanish sinov transformatori, maxsus boshqaruv kabinasi bilan jihozlangan bo'lib, quvvat-chastotali o'zgaruvchan tokka chidamli kuchlanish, doimiy to'g'ri kuchlanish, oqish oqimi va induksiyalangan kuchlanish sinovlarini o'tkazish, yuqori voltli komponentlar va elektr jihozlarida elektr quvvati.
Mahsulot parametrlari
- Nominal quvvati: 20 kVA
- Quvvat chastotasi AC chiqish kuchlanishi: 100 kV, chiqish oqimi: 200 mA
- Past-kuchlanishdagi kirish kuchlanishi: 400 V, past-kuchlanishli nominal oqim: 50 A
- Sarg'ish kuchlanishini o'lchash: 100 V, o'lchash davri oqimi: 0,2 A
- Ish aylanishi: to'liq yukda qisqa-bardoshli ishlash; 50% yukda uzluksiz ishlash
| Model (kVA) | Quvvatlantirish manbai | Chiqish | Hajmi (mm) | Og'irligi (kg) |
|---|---|---|---|---|
| 3 | 220V / Bir fazali- | 240V / 13.6A | 300×400×220 | 17 |
| 5 | 220V / Bir fazali- | 240V / 22.7A | 300×400×230 | 20 |
| 10 | 220V / Bir fazali- | 240V / 45.5A | 410×540×680 | 28 |
| 20 | 380V /Bir fazali- | 430V / 52.6A | 410×540×680 | 40 |
Sinov hisoboti
| Yuqori kuchlanishli o'rashning doimiy tok qarshiligi- | 10.51 kΩ(A-X) |
| Past kuchlanishli o'rashning doimiy to'g'ri-qarshiligi | 192.3 mΩ(a-x) |
| O'lchov o'rashining DC qarshiligi | 2.328 Ω(E-F) |
| Izolyatsiyaga qarshilik (yerga yuqori kuchlanish) | 3400 MΩ |
| Izolyatsiyaga qarshilik (erga past kuchlanish) | 1920 MΩ |
| Damping nisbati (yuqori kuchlanish R60/R15) | 1.45 |
| Damping nisbati (past kuchlanish R60/R15) | 1.33 |
| Transformator moyiga chidamli kuchlanish (o'rtacha to'rt-vaqt) | 40 kV (50 kPa, yog 'sızishisiz muhrlangan) |
| Tashqi chidamlilik kuchlanishi (past kuchlanishdan yuqori kuchlanishga va tuproqqa) | 3 kV / 60s, Pass |
| Tashqi chidamlilik kuchlanishi (yuqori kuchlanishdan past kuchlanishga va tuproqqa) | 3 kV / 60s, O'tish |
| Chidamli kuchlanish (100 Gts, yuqori kuchlanish tomoni) | 110 kV / 60s, O'tish |
| Yo'q-Yuklash oqimi (400 V kirish) | 2.2 A / 4.4% |
| Yukni yo'qotish- yo'q | 880 W |
| Qisqa tutashuv -empedansi | 9% |
| Qisqa tutashuvning-yo'qolishi | 1,8 kVt |
| Vizual tekshirish | ank qobig'ining shakli yaxshi, sirt qoplamasi yaxshi, deformatsiya yo'q |
| tekshirish xulosasi | O'tish |
