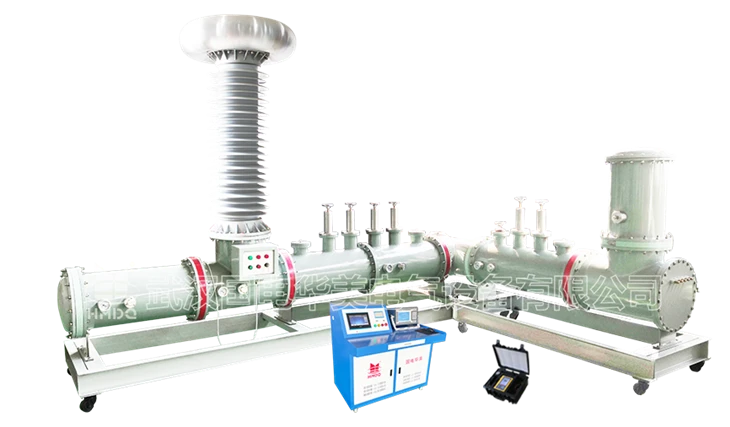

Mahsulotga umumiy nuqtai
Umumiy koʻrinish:
Izolyatsiya qilingan gaz taqsimlash qurilmalaridagi qisman zaryadsizlanish (PD) elektrodlar orasidagi izolyatsion qatlamni to'liq kesib o'tmaydigan mahalliy elektr razryadlarini bildiradi. Bunday oqizishlar SF6 gaz izolatsiyasi-tizimlari ichidagi sirtlar bo'ylab yoki ifloslantiruvchi moddalar atrofida daqiqali bo'shliqlarda sodir bo'ladi. Ushbu simulyatsiya GIS ichidagi turli zaryadsizlanish hodisalarini takrorlaydi, bu esa uni GISda jonli qisman zaryadsizlanishni aniqlash bo'yicha eksperimental tadqiqotlar va asboblarni malakasini oshirish uchun mos qiladi.
Xususiyatlari va afzalliklari
- Yuqori aniqlik:Jismoniy GIS tuzilmalari asosida ishlab chiqilgan bo'lib, u GIS ichidagi turli qisman zaryadsizlanish nosozliklarini real tarzda simulyatsiya qiladi.
- Integratsiyalashgan dizayn: GIS tizimiga{0}}yuqori kuchlanishli komponentlar-ko‘tariladigan transformatorlar va ulash kondansatkichlari o‘rnatilgan.
- Xato simulyatsiyasi:GIS deşarj turlarini simulyatsiya qilish qobiliyatiga ega, shu jumladan uchi, havo bo'shlig'i, zarrachalar va yuzaki razryadlar, birlashtira oladigan bir nechta razryadlar bilan.
- Boshqariladigan razryadlar: Har bir signal uchun boshlang'ich kuchlanish, o'chirish kuchlanishi va zaryadsizlanish intensivligini nazorat qilishda o'zboshimchalik bilan tushirish turlarini tanlang.
- Turli xil aniqlash qobiliyatlari: Impulsli oqim, ultra{0}}yuqori chastotali (UHF), ultratovushli, yuqori{1}}chastotali va SF6 gaz tahlili texnikasi uchun sinov platformasini taqdim etadi.
- O'lchovni uzatish: Impulsli oqim usuli korrelyatsiyasi va kalibrlash birliklari-o‘rnatilgan bir vaqtda sinovni o‘tkazish imkonini beradi.
- Yuqori barqarorlik: Barcha deşarj modullari barqaror deşarj xususiyatlari bilan qayta foydalanish mumkin.
- Foydalanuvchilar-do'stona ishlash: Turli nosozliklarni boshlash va tugatish tashqi tomondan bevosita boshqarilishi mumkin.
- Turli xil idishlar turlari: Idish{0}}turi izolyatorlar toʻliq ekranlangan, yalangʻoch idish va quyma port konfiguratsiyalarini oʻz ichiga oladi.
- Vizualizatsiya: Oʻrnatilgan{0}}infraqizil video probi ichki holatni kuzatish va videoni tushirishni osonlashtiradi.
- Integratsiyalashgan Sensor: Oʻrnatilgan{0}}UHF sensori sinovdan oʻtgan asboblar bilan qulay taqqoslash imkonini beradi
Qo'shimcha ma'lumot
Asosiy komponentlar
Asosiy analog blok - 1 toʻplami
Buzuq modellar to'plami (almashtiriladigan elektrodlar) - 1 to'plami
Boshqarish va tahlil konsoli - 1 birligi
Yuqori kuchlanishli quvvat manbai (0-50 kV) - 1 to'plami
Aniqlash sensorlari va aksessuarlar
Ultra{0}}yuqori chastotali sensor (300 MGts-3 GGts) - 1 birlik
Akustik emissiya sensori - 1 birligi
Yuqori chastotali oqim transformator sensori - 1 birligi
Tuproqdagi vaqtinchalik kuchlanish sensori - 1 birligi
Sensor va kabel o'rnatish to'plami - 1 to'plami
Kabellar va ulagichlar
Yuqori kuchlanishli chiqish kabeli (50 kV nominal) - 1 o'rnatilgan
Signal interfeysi kabeli (barcha sensorlar uchun mos) - 1 o'rnatilgan
Topraklama kabeli (og'ir yuk) - 2 to'plam
Elektr kabeli - 1 oʻrnatilgan
Yetkazib berish vaqti:1 oydan 6 oygacha bo'lgan mijozlar talablari asosida sozlanishi
Kafolat muddati: 1 yil
Ta'mirlash bo'yicha tez-tez so'raladigan savollar
Hot Tags:gis qisman bo'lmagan zaryadsizlanish simulyatsiyasi sinov qurilmasi,GIS qisman zaryadsizlanish simulyatori, Konverter transformatori uchun nosozliklarni simulyatsiya qilish tizimi,HMGTU AC yuqori{0}}Gaz turidagi qisman zaryadsizlangan kuchlanish to'plami.
Issiq teglar: Qisman zaryadsizlanishni aniqlash gis nuqsonlarini simulyatsiya qilish qurilmasi, Xitoy qisman tushirishni aniqlash gis nuqsonlarini simulyatsiya qilish moslamasi ishlab chiqaruvchilari, zavod
Texnik spetsifikatsiyalar
Kuchlanish darajasi: 110–500 kV;
Qisman tushirish darajasi: 1 pC dan kam yoki unga teng;
Sozlash usuli: qo'lda, elektr;
Ulanish sig'imi: 50 pF;
Bo'shatish simulyatsiyasi:
Nuqtali tushirish: 5–800 pC
Zarrachalar chiqishi: 0,1-10 pC
Suspension deşarj: 100–20 000 pC
Havo bo'shlig'ining chiqishi: 10-1000 pC
Yuzaki tushirish: 10-1000 pC.
