Raqamli o'chirgich analizatori va mikro-Ommetr:Mexanik xususiyatlar va mikro{0}}Ohm o‘lchovlarini integratsiyalash
Energiya tizimlarida o'chirgichlar uskunalar va shaxsiy xavfsizlik uchun oxirgi himoya chizig'i bo'lib xizmat qiladi; ularning harakatlanuvchi va statsionar kontaktlarining aloqa holati to'g'ridan-to'g'ri uskunaning noto'g'ri oqimlarni ishonchli tarzda to'xtata olishini aniqlaydi. Raqamli o'chirgich analizatori va mikro{1}}ohmmetr bu maqsad uchun maxsus ishlab chiqilgan professional sinov qurilmasi bo'lib, o'chirgichning ishlashi zavod standartlariga mos kelishini ta'minlash uchun "statik + dinamik" ikki o'lchovli sinovdan foydalanadi.
I. Aloqa qarshiligini o'lchash: Statik elektron sinovning yadrosi
Aloqa qarshiligi elektron to'xtatuvchining o'tkazgich sxemasining ishlashini baholash uchun asosiy ko'rsatkichdir. IEC 62271 va DL / T 845.4-2004 kabi standartlarga muvofiq, elektron to'xtatuvchining kontaktlarining kontakt qarshiligi belgilangan chegaralarda qat'iy nazorat qilinishi kerak. Agar qarshilik g'ayritabiiy darajada oshsa, uskuna nominal tokni o'tkazganda, kontakt nuqtalarida harorat keskin ko'tariladi, bu kontaktlarning yonishi yoki hatto portlashiga olib kelishi mumkin.
Mikro{0}}ohmmetr qo'rg'oshin qarshiligining ta'sirini bartaraf etish uchun to'rtta simli Kelvin ko'prigi printsipidan foydalanadi: bir juft tok o'tkazgich sinovdan o'tkazilayotgan kontaktlarning zanglashiga 100A yoki undan yuqori doimiy doimiy tokni qo'llaydi, boshqa bir juft yuqori{3}}empedans kuchlanish simlari esa tok o'tishi bilan hosil bo'ladigan kuchlanishning daqiqalik pasayishini bevosita o'lchaydi. Asbob R=U/I formulasi yordamida qarshilik qiymatini avtomatik ravishda hisoblab chiqadi. Goldhome'ning HM6090S-100A qo'l kontakt qarshiligini tekshirgichi 0,1 mŌ dan 2 mŌ gacha bo'lgan o'lchov diapazoni, 0,01 mŌ o'lchamlari va ±(0,5% {{14} raqam {{14}) aniqligi bilan, 100A DC sinov oqimini chiqarishi mumkin. Sinov muddati 1 soniya, 10 soniya, 30 soniya yoki 60 soniyadan tanlanishi mumkin. Bu qurilma SF6 elektron toʻxtatuvchilari, vakuumli oʻchirgichlar va ajratuvchi kalitlardagi asosiy kontaktlarning mikro{22}}ohm-darajali kontakt qarshiligini tekshirish uchun maxsus moʻljallangan. Og'irligi bor-yo'g'i 1 kg bo'lib, u bir zaryadda 100 dan ortiq yoki unga teng bo'lgan kommutatsiya o'lchovlarini amalga oshirishi mumkin va 30A dan 100A gacha bo'lgan ko'p diapazonli tokni sozlashni qo'llab-quvvatlaydi. U DL / T845.4-2004 standarti talablariga to'liq javob beradi va joyida texnik xizmat ko'rsatish va zavodni qabul qilish sinovlari uchun javob beradi.
II. Mexanik xarakteristikalar tahlili: Dinamik operatsiyaning keng qamrovli diagnostikasi

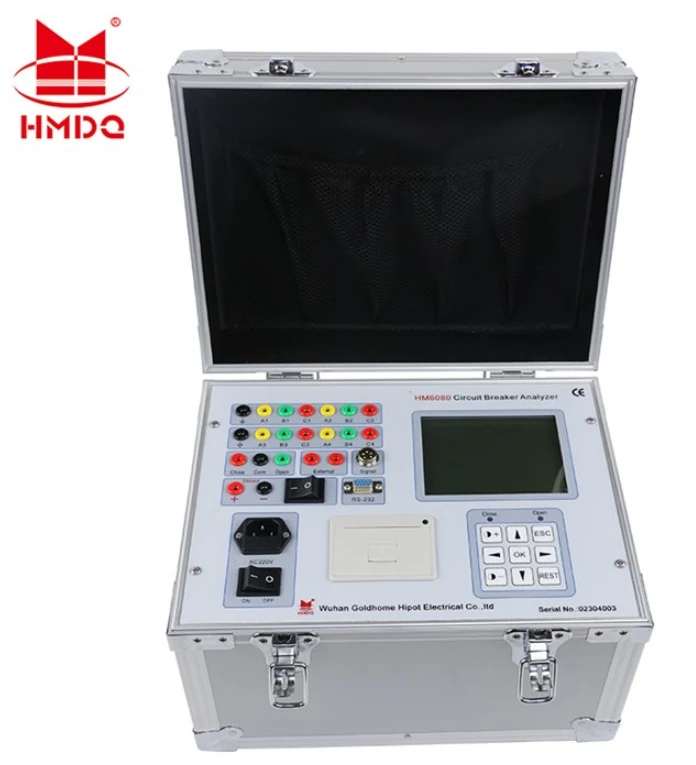

Uzoq muddatli{0}}foydalanish vaqtida avtomatik to'xtatuvchilarning mexanik qismlarida eskirish yoki yopishib qolish kabi yashirin muammolar paydo bo'lishi mumkin. O'chirish to'xtatuvchisi analizatori elektron to'xtatuvchining ishlashini boshqarish uchun haqiqiy ish sharoitlarini simulyatsiya qiladi. Yuqori aniqlikdagi datchiklar dinamik parametrlarni, jumladan, yopilish/ochilish vaqtlari, sinxronizm, tezlik, haddan tashqari harakatlanish va bobin oqimi toʻlqin shakllarini ushlaydi. O'rnatilgan protsessor ularni avtomatik ravishda zavod standartlari bilan taqqoslaydi va "O'tish/o'tmaslik" ni aniqlaydi. Goldhome'ning HM6080 Yuqori kuchlanish o'tkazgichi xarakteristikasi sinov qurilmasi namuna olish, qayta ishlash va chiqarish uchun ARM7 yadrosidan foydalanadi, u bir vaqtning o'zida 12 ta kontakt nuqtasining o'ziga xos yopilish va ochilish vaqtlarini, shuningdek, faza-fazaga{11}}faza va fazaga-fazaga{{12} sinashga qodir. Bu asbob SF6 kalitlari, GIS (Gaz{17}}izolyatsiyalangan oʻtkazgichlar), vakuum kalitlari va moy kalitlari kabi yuqori{15}}har xil turdagi yuqori voltli kalitlarga mos keladi va bir nechta tezlik/masofa datchiklarining (chiziqli va aylanuvchi sensorlar) moslashuvchan konfiguratsiyasini qoʻllab-quvvatlaydi. Uning elektromagnit parazitlarga kuchli chidamliligi 500 kV podstansiyaning aylanma shinasida jonli sharoitlarda ham aniq o'lchovlarni amalga oshirishga imkon beradi, podstansiyalardan tortib elektr stansiyalarigacha bo'lgan turli murakkab dala muhitlari talablariga javob beradi.
Goldhome: O'chirish to'xtatuvchisi sinov maydoniga bag'ishlangan professional yetkazib beruvchi
Goldhome Hipot2008-yilda tashkil etilgan va Uxan iqtisodiy va texnologik rivojlanish zonasida joylashgan, ilmiy-tadqiqot, ishlab chiqarish va sotishni birlashtirgan milliy{1}}yuqori{2}}texnologik korxona. U Wuxan "Fan va texnologiya kichik giganti" korxonasi va "Gazelle korxonasi" unvonlari bilan taqdirlangan.
O'chirish to'xtatuvchisini sinovdan o'tkazish sohasida Goldhome qo'lda mikro{0}}ohmmetrlardan tortib to'liq-funktsiyali avtomatik o'chirgich analizatorlarigacha bo'lgan to'liq yechimlarni taklif etadi. Mikro{3}}ohmmetr mahsulot qatoriga kelsak, HM6090S-100A qoʻlda tutiladigan kontakt qarshiligini tekshirgich yuqori- va oʻrta{17}}voltajli kalitlarda kontakt qarshiligini va halqa qarshiligini oʻlchash uchun maxsus moʻljallangan. U SF6 elektron to'xtatuvchilari, vakuumli o'chirgichlar va o'chirish kalitlaridagi asosiy kontaktlarni sinovdan o'tkazishni qo'llab-quvvatlaydi, 0,01 mkŌ o'lchamlari bilan 100A doimiy doimiy oqimni beradi. og'irligi atigi 1 kg, o'lchamlari 200 mm × 100 mm × 60 mm, bu esa tashqi podstansiyalar, shamol stansiyalari va temir yo'l ilovalarida-mobil qurilmada sinovdan o'tkazish uchun ideal. O'chirish to'xtatuvchisi analizatorlariga kelsak, HM6080 seriyali bir vaqtning o'zida 12 ta kontakt nuqtasining mexanik xarakteristikasi parametrlarini o'lchashi mumkin. U grafitli kontaktli modellarni (HM6081A) qo'llab-quvvatlaydi, turli tezlik sensorlari bilan jihozlangan, shovqinlarga qarshi mukammal qobiliyatlarni taklif etadi va keng qamrovli ma'lumotlarni saqlash va chop etish funktsiyalariga ega. Goldhome IEC 62271 va DL/T 845.4 kabi mahalliy va xalqaro standartlarga qat'iy rioya qiladi. Mahsulotlarimiz Yevropa, Amerika, Afrika, Yaqin Sharq va Janubi-Sharqiy Osiyodagi 30 dan ortiq mamlakat va mintaqalarga eksport qilinadi va biz energiya tizimlarining xavfsiz va barqaror ishlashini ta'minlash uchun aniq va ishonchli sinov echimlarini taqdim etishga intilamiz.
