Uskunani tanlashyuqori-kuchlanish (HV) kaliti haroratining oshishisinov texnik xususiyatlar, standartlar va operatsion talablarni sinchkovlik bilan baholashni talab qiladigan muhim jarayondir. Bu jiddiy investitsiya boʻlib, puxta qaror-qabul qilish jarayonini talab qiladi.
Quyida toʻgʻri sinov uskunasini tanlashga yordam beradigan{0}}bosqichma-bosqich{1}}toʻliq koʻrsatma keltirilgan.
Asosiy tanlov quyidagilarga asoslanadito'rtta asosiy omil:
Maksimal sinov oqimi (kA): simulyatsiya qilinishi kerak bo'lgan eng yuqori oqim qiymati.
Maksimal tizim kuchlanishi (kV): tekshirilayotgan kalitning nominal kuchlanish darajasi.
Joriy muddat: sinovning belgilangan muddati davomida doimiy oqimni saqlab turish qobiliyati (masalan, asosiy sxema uchun 4 soat).
Moslashuvchanlik va standartlarga muvofiqlik: har xil turdagi avtomatik o'chirgichlar (SF6, vakuum, havo) uchun xalqaro standartlarga (IEC, IEEE va boshqalar) muvofiqlik qobiliyati.
Bu eng muhim qadamdir. Sinov usulini tanlashdan oldin, siz aniq nimani sinab ko'rish kerakligini aniqlashingiz kerak.
A. Quvvat kaliti turi:
Nominal kuchlanish: Siz quvvat kalitlarini sinab ko'ryapsizmi?72,5 kV, 145 kV, 245 kV, 420 kV yoki 800 kV tizimlar? Sinov uskunasining nominal kuchlanishi buzilish testi uchun mos bo'lishi kerak, bu ko'pincha harorat ko'tarilishi testi bilan birgalikda amalga oshiriladi.
Texnik turi:
SF6, vakuum yoki havo-sovutilganmi?Sinov tamoyillari o'xshash, lekin qurilma konfiguratsiyasi va monitoring usullari farq qilishi mumkin.
Nominal oqim (Iᵣ):
Tekshirish uchun quvvat kalitining maksimal uzluksiz oqim quvvati qancha? (masalan,2000 A, 3150 A, 4000 A, 6300 A)
Nominal qisqa tutashuv oqimi (Iₛₖ): Asosiy kontaktlarning zanglashiga olib keladigan sinov oqimi nominal oqimdir (Iᵣ). Biroq, ulanish nuqtalari va terminallarini sinovdan o'tkazish uchun standartlar nominal qisqa tutashuv toki bilan bir xil quvvat yo'qotilishini keltirib chiqaradigan oqimdan foydalanishni talab qiladi. Bu sinov qurilmasining ishlashini baholash uchun hal qiluvchi omil.
Hisoblash formulasi: I_test_connection=I_sk * √ (vazifa_sikl)
Ish aylanishi odatda qisqa{0}}muddatli quvvat (masalan,1 soniya yoki 3 soniya). Sinov qurilmasi bu juda yuqori oqimni juda qisqa vaqt ichida hosil qila olishi kerak.
B. Amaldagi standartlar:
Sinov to'plamlaringiz va protseduralaringiz laboratoriyangiz sertifikatlangan standartlarga mos kelishi kerak. Asosiy standart:
IEC 62271-1 / IEEE C37.09: Yuqori kuchlanishli kalitlar va boshqaruv mexanizmlari - 1-qism: Umumiy talablar.
Ushbu standartlar harorat ko'tarilishi testlari uchun aniq protseduralar, muddatlar va o'tish / muvaffaqiyatsizlik mezonlarini belgilaydi.
Asosiy talab: sinov oqimi ichida barqaror bo'lishi kerak ±5%sinov paytida (odatda2-4 soatasosiy sxema uchun).
C. Test parametrlari:
- Sinov oqimining reytingi: maksimal talab qilinadigan oqim qiymatini aniqlang.
- Asosiy o'chirish: O'chirish to'xtatuvchisining nominal oqimi (I_ᵣ).
- Sinov ulanishi: Qiymat nominal qisqa tutashuv oqimi (Iₛₖ) asosida hisoblangan{0}}.
Sinov uskunasining reytingi yuqoridagi ikkita qiymatning kattasidan oshishi kerak.
- Sinov muddati: Tizim 4 soatdan ortiq vaqt davomida haddan tashqari driftsiz barqaror oqimni ushlab tura oladimi?
- Bosqichlar soni: Sinov bir fazali-bo'ladimi yoki uch{1}}fazalimi?
Tizim va komponentlar konfiguratsiyasi

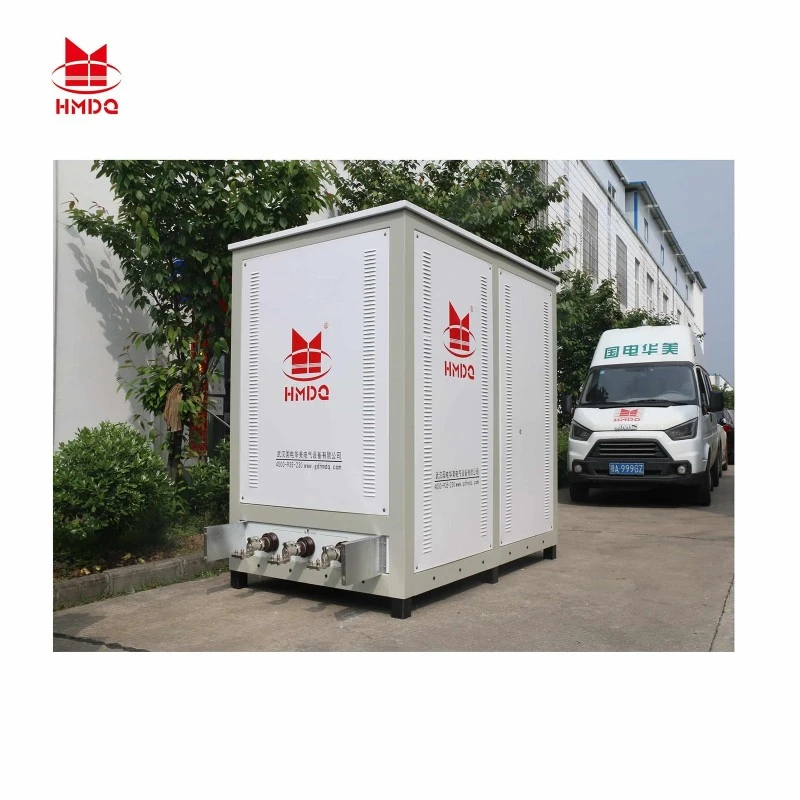

Oddiy sinov konfiguratsiyasi bitta qurilmani emas, balki quyidagilardan iborat integratsiyalashgan tizimni o'z ichiga oladi:
Asosiy transformator:Yuqori oqimlarni samarali ishlab chiqarish uchun ko'p{2}}tasvirli ulagichlar bilan jihozlangan bir fazali yoki uch{1}}fazali transformator.
Voltaj regulyatori transformatori (o'zgaruvchan kuchlanish regulyatori): Odatda elektr avtotransformatoridan foydalanadi, chiqish kuchlanishini/oqimni silliq va uzluksiz sozlash imkonini beradi va boshqaruv tizimining markaziy komponenti bo'lib xizmat qiladi.
Nazorat va o'lchov kabinasi: PLC kontrolleri, o'lchash uskunalari (oqim transformatorlari, manyovrlar, ma'lumotlarni yig'ish kartalari) va xavfsizlik o'rni o'z ichiga oladi.
Suv- yoki havo{1}}sovutilgan kabellar:Sinov moslamasini elektron to'xtatuvchiga ulaydigan moslashuvchan yuqori oqim kabellari. Suv{2}}sovutilgan kabellar ko'pincha tovush va og'irlikni kamaytirish uchun maksimal nominal oqim ilovalari uchun ishlatiladi.
Kalibrlash birligi:Akkreditatsiyalangan laboratoriyalar uchun oqim va haroratni o'lchashni kuzatish mumkin bo'lgan kalibrlash juda muhimdir.
Yetkazib beruvchini baholash va qo'shimcha fikrlar
Obro' va tajriba: Elektrotexnika sanoati uchun yuqori-joriy sinov tizimlarini ishlab chiqarish bo‘yicha tasdiqlangan tajribaga ega ishlab chiqaruvchini tanlang. Mijozlarning murojaatlari va amaliy tadqiqotlarni so'rang.
Texnik yordam va xizmat ko'rsatish:Ushbu turdagi uskunalar murakkab. Yetkazib beruvchi oʻrnatish, oʻqitish va uzoq{1}}muddatli xizmat koʻrsatish, jumladan kafolatlangan ehtiyot qismlarni yetkazib berish boʻyicha yordam taklif qilishiga ishonch hosil qiling.
Xavfsizlik xususiyatlari:Tizim keng qamrovli xavfsizlik choralari bilan jihozlangan bo'lishi kerak: favqulodda to'xtash moslamasi, haddan tashqari oqimdan himoya qilish, blokirovkalash davrlari va tuproqdagi nosozliklarni aniqlash funktsiyasi.
Masshtablilik:Tizim kelajakdagi yangilanishlarni qo'llab-quvvatlaydimi (masalan, joriy reytingning oshishi, harorat kanallari sonining ko'payishi)?
Byudjet:Uskunalar bahosi reytingga qarab bir necha yuz mingdan bir necha million funtgacha o'zgarib turadi. O'rnatish va ishga tushirish xarajatlarini o'z ichiga olgan batafsil taklifni oling.
Yetkazib beruvchilar bilan bog'lanishda quyidagi ma'lumotlarni taqdim eting:
[ ] Asosiy kontaktlarning zanglashiga olib keladigan maksimal sinov oqimi: ____ kA
[ ] Ulanish nuqtalari/terminallari uchun maksimal sinov oqimi: ____ kA (davomiyligi ____ soniya)
[ ] Sinov qilinayotgan qurilmaning maksimal tizim kuchlanishi: ____ kV
[ ] Kerakli fazalar soni: bir-faza / uch{1}}faza
[ ] Joriy barqarorlik talablari: masalan, ±2%
[ ] Haroratni o‘lchash kanallari soni: ____
[ ] Amaldagi standartlar: IEC 62271-1 / IEEE C37.09
[ ] Saytda mavjud AC quvvati: ____ V, ____ A
[ ] Kerakli dasturiy taʼminot funksiyasi (masalan, avtomatik hisobot yaratish)
Yuqoridagi amallarni diqqat bilan bajarib, laboratoriyangiz uchun yuqori kuchlanishli avtomatik toʻxtatuvchining harorat koʻtarilishini sinovdan oʻtkazish moslamasini -toʻgʻri sozlashingiz mumkin, bu esa yillar davomida aniqlik, muvofiqlik va ishonchlilikni taʼminlaydi.
