Uch fazali 3500A birlamchi qarshi tizimi

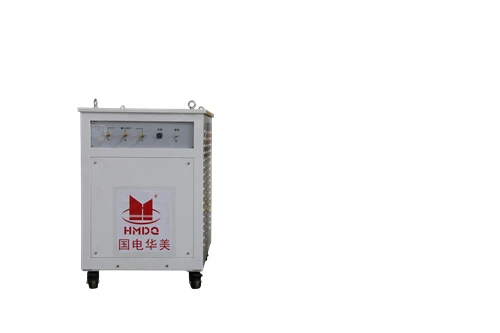

HMSLQ-3500A/10V DC Oliy-Tok generatori elektr stansiyalari, nimstansiyalar, elektr jihozlari ishlab chiqaruvchilari va tadqiqot laboratoriyalari uchun maxsus moʻljallangan, yuqori-umumdorlikka ega doimiy tokning yuqori-tok manbaidir. Jihoz modulli dizaynga ega (aqlli boshqaruv konsoli + tok{11}}ko‘taruvchi transformator + elektr induksion kuchlanish regulyatori) va 10V da 3500A gacha doimiy tokni yetkazib beradi, bu esa uni qisqa muddatli yoki uzilishli ishlashga moslashtiradi.

• Yuqori-Joriy tok chiqishi: 3500A/10V gacha, yuqori quvvatli shahar uskunalari va komponentlari uchun sinov talablariga javob beradi.
• Ikkilamchi ish rejimlari: chiqish oqimini aniq nazorat qilish uchun motorli tokni oshirish/kamaytirish (oʻz-oʻzidan qulflanadigan uzluksiz sozlash) va lahzalik tokni oshirish/kamaytirish (bosqich--bosqichma-bosqich-sozlash)ni qoʻllab-quvvatlaydi.
• Intellektual himoya xususiyatlari:

1. Haddan tashqari oqimdan himoya qilish: Haddan tashqari oqim o'rni faollashadi, asosiy kontaktor ochiladi va ovozli va vizual signal ishga tushiriladi, so'ngra avtomatik ravishda nolga qaytariladi (javob vaqti 7 ms dan kam yoki unga teng).
2. Nol-Position Protection: nol holatida boʻlmaganda avtomatik ravishda nolga qaytadi va xavfsiz ishga tushirishni taʼminlaydi.
3. Taymer signali: Belgilangan vaqtga yetganda, oqim avtomatik ravishda ovozli va vizual ogohlantirishlar bilan birga nolga tushadi.
4. Ko'p funktsiyali panel: Kirish kuchlanishi, AC/DC toki va taymer uchun displeylarni, shuningdek, quvvat, yopilish, nol holati, oqim o'sishi/kamayishi va signallar uchun holat ko'rsatkich chiroqlarini birlashtiradi, bu esa operatsiyani intuitiv qiladi.
5. Tok kuchlanishini sinovdan o‘tkazish funksiyasi: Nol{0}}pozitsiyani himoyalash tezkor oqim sinovlarini o‘tkazish uchun o‘chirib qo‘yilishi mumkin.
6. Yuqori aniqlik va past to'lqinlanish: Raqamli o'lchagich 0,5 sinf aniqligiga ega va shahar chiqish to'lqin koeffitsienti<0.3%, ensuring accurate test data.
7. Split-Tip dizayni: Boshqaruv konsoli va joriy kuchaytirgich alohida boʻlib,-sayt tartibini va issiqlik tarqalishini osonlashtiradi.

• Elektr kuchlanish regulyatori

Ikirish kuchlanishi uch-faza 380V

Nominal quvvati 40kVA

Kirish oqimi 60,7A

Chiqish kuchlanishi 0–430V (uch-faza)

Chiqish oqimi 53,7A

Sovutish usuli Havo-sovutilgan

• Intellektual boshqaruv konsoli

Kirish kuchlanishi uch{0}}faza 380V

Kirish oqimi 60,7A

Nominal quvvati 40kVA

Chiqish oqimi ko'rsatkichi DC 0-3,5 kA

Kirish kuchlanishining ko'rsatkichi 0–450 V

Hisoblagichning aniqlik klassi 0,5 (raqamli)

Haddan tashqari oqimni sozlash diapazoni DC 0–3,5 kA (O'chirish vaqti 7 ms)

Vaqtni o'lchash diapazoni 0–999 soniya/daqiqa/soat (o'zgarishi mumkin)

Sovutish usuli Majburiy-havo bilan sovutish

• Transformer-ko‘taring

Kirish kuchlanishi 0–400 V (uch-faza)

Kirish oqimi 0–57,7 A

Nominal quvvati 40 kVA

Chiqish kuchlanishi DC 1–10 V (ochiq-kontakt)

Chiqish oqimi DC 250–3500 A (doimiy sozlanishi)

Rektifikatsiya usuli toʻliq{0}}toʻlqinlarni tuzatish (ZP 3500A/200V, oltita guruh)

Shunt FLQ 3500A/75mV (aniqlik klassi 1.0)

Dalgalanma koeffitsienti 0,3% dan kam yoki unga teng (standart sinus to'lqin)

Ishlash vaqti 3500A da 5 daqiqadan kam yoki unga teng

Sovutish usuli Havo-sovutilgan
