Mahsulotga umumiy nuqtai
HM9080 - bu Guodian Huamei tomonidan elektroenergetika sanoati uchun maxsus ishlab chiqarilgan izolyatsion moydagi erigan gazlar uchun gaz-xromatografik analizator; bu transformatorlar va reaktorlar kabi moy bilan to'ldirilgan-elektr qurilmalarida "salomatlikni tekshirish" uchun ishlatiladigan maxsus tahliliy asbobdir.
Xususiyatlari va afzalliklari
★ Asbob sifatli va miqdoriy natijalarning takrorlanuvchanligini sezilarli darajada yaxshilagan holda raqamli nazoratni yoqish uchun ilg'or elektron oqim regulyatori (EFC) va elektron bosim regulyatori (EPC) bilan jihozlanishi mumkin;
★ Asbob vaqtli avtomatik ishga tushirish dasturi bilan ishlab chiqilgan bo'lib, gaz namunalarini oson onlayn tahlil qilish imkonini beradi (onlayn avtonamuna oluvchini talab qiladi);
★ To'liq mikroprotsessor-boshqariladigan klaviatura-asosidagi operatsion tizim sodda va foydalanish uchun qulay; unda avtomatik detektorni aniqlash texnologiyasi, shuningdek, nosozliklarni aniqlash va maʼlumotlarni himoya qilish-oʻchirish funksiyalari mavjud hamda parametr sozlamalarini avtomatik saqlashi mumkin;
★ Xromatograf o'rnatilgan{0}}past{1}} shovqinli, yuqori{2}}rezolyutsiyali 24-bitli AD sxemasi bilan jihozlangan va asosiy saqlash va asosiy ayirish funksiyalariga ega.
★ Xromatografik signalni yig'ish va ma'lumotlarni qayta ishlash Windows XP, Windows 2000 va Windows 7 kabi operatsion tizimlar bilan mos keladi. Namuna olish ma'lumotlari A/A (Amerika Analitik Kimyo Assotsiatsiyasi) standart CDF fayllari orqali import qilinadi, bu Agilent, Waters va boshqa ishlab chiqaruvchilarning xromatografiya ish stantsiyalari bilan integratsiyani ta'minlaydi.
★ To'liq mulkiy intellektual mulkni o'z ichiga olgan xromatografiya tizimi standart MODBUS/TCP interfeysini o'z ichiga oladi, bu DCS tizimlari bilan uzluksiz integratsiyani ta'minlaydi.
★ Asbob Shimadzu's AOC-20i va Italiyaning HTA'dan yuqori-samarador gaz-suyuqlik avtonamuna oluvchilari kabi bir qancha mahalliy va xalqaro ishlab chiqaruvchilarning avtonamuna oluvchilari bilan mos keladi.
Mahsulot parametrlari
- Tarmoqni boshqarish tizimi ichki CAN arxitekturasi; Ethernet chiqishiga osongina o'zgartirilishi mumkin bo'lgan interfeys platasi dizaynidan foydalanadi
- Signal bit chuqurligi 24-bit
- Aloqa interfeysi Ethernet chiqishi (6-toifali Ethernet kabeli orqali ulangan)
- Simsiz boshqaruvni, masofadan boshqarishni va mobil ilovalarni boshqarishni osonlashtiradigan ARM o'rnatilgan dizayn sxemasi
- Haroratni nazorat qilish tizimi Oltita mustaqil haroratni nazorat qilish kanali
- Haroratni nazorat qilish diapazoni Atrof-muhit harorati -450 darajagacha; suyuq azotli sovutish bilan: -80 darajadan 450 darajagacha
- Ustunli pechning haroratni nazorat qilish aniqligi ± 0,02 daraja
- Dasturlashtirilgan harorat rampasi 36 qadam, har bir qadam uchun 0,1 daraja
- Displey moduli Katta LCD displey
- Displey aniqligi 0,01 daraja
- Ustunli pechning rampa tezligi 0-80 daraja / min (0,1 daraja / min qadamlar bilan sozlanishi), 120 daraja / min.
- Dasturlashtirilgan harorat rampasining takrorlanishi 1% dan kam yoki unga teng
- TCD detektori sezgirligi: S-qiymati 10,000 mV·ml/mg (benzol), 12,000 mV·ml/mg (benzol) dan katta yoki unga teng
- Asosiy shovqin: 8 mkV dan kam yoki unga teng
- Baselline Drift: 20 mV/30 min dan kam yoki unga teng
- FID detektorini aniqlash chegarasi: 3 × 10⁻¹² g/s dan kam yoki unga teng (hexadekan)
- Asosiy shovqin 2×10⁻¹³ A dan kam yoki unga teng
- Asosiy siljish 5×10⁻¹³ A dan kam yoki unga teng
- ECD detektorini aniqlash chegarasi 3×10⁻¹⁴ g/s dan kam yoki unga teng (R-666)
- Asosiy shovqin 1×10⁻¹³ A dan kam yoki unga teng
- Asosiy siljish 5×10⁻¹³ A dan kam yoki unga teng
- FPD detektorini aniqlash chegarasi 2 × 10^(−11) g/s dan kam yoki unga teng (metil parationdagi oltingugurt)
- Asosiy shovqin 2 × 10^(−13) A dan kam yoki unga teng
- Asosiy siljish 4 × 10^(−13) A dan kichik yoki unga teng
- Kengaytirish 6 tagacha tashqi hodisalarni qo'shish mumkin
- Avtomatlashtirish quyidagilar bilan yaxshilanishi mumkin: avtomatik yoqish, avtomatik namuna oluvchi ulanishi va to'rtta kanalli oqim/bosim displeyi;- masofadan boshqarishni ixtiyoriy masofadan boshqarish pulti yordamida amalga oshirish mumkin
mahsulot tafsilotlari

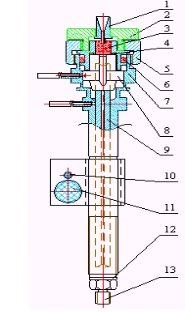

1-rasm Kapillyar inyeksiya portining sxematik diagrammasi (ajralish/ajralishsiz) (shu jumladan diafragmani tozalash)
- 1 Qo‘llanma (kapillyar) 2 Qopqoq (kapillyar) 3 Injeksion yostiq 4 Gasket
- 5 Olti burchakli gayka 6 O-halqa 7 Bug‘lanish trubkasi (kapillyar) 8 Yeng
- 9 O'tkazgich 10 Platina qarshiligi 11 Isitish simi 12 Prokladka 13 Ulagich
Eslatma:1. Asbob bir vaqtning o'zida bir nechta ustunlarni o'rnatish imkonini beruvchi bir nechta inyeksiya portlari bilan jihozlanishi mumkin;
2. Qadoqlangan ustun porti tashqi diametri 5 mm bo'lgan qadoqlangan ustunlarni to'g'ridan-to'g'ri joylashtirishi mumkin; turli laynerlarni o'rnatish orqali, shuningdek, tashqi diametri 3 mm yoki 4 mm bo'lgan qadoqlangan ustunlarni joylashtirishi mumkin va agar kerak bo'lsa, katta-teshikli kapillyar ustunlar o'rnatilishi mumkin;
3. Kapillyar inyeksiya porti (bo'linish / bo'linishsiz) kapillyar ustunlar bilan bo'linish yoki bo'linishsiz in'ektsiyalarni amalga oshirish uchun ishlatiladi.
