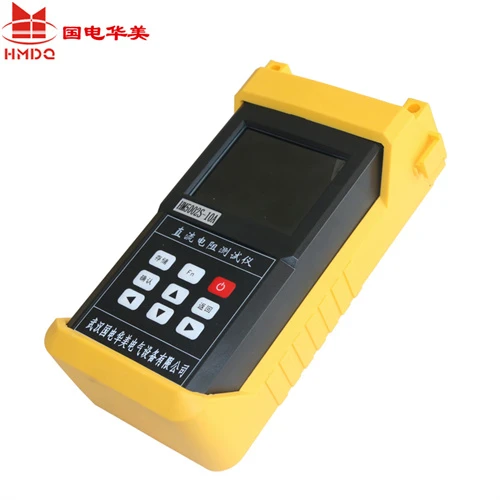

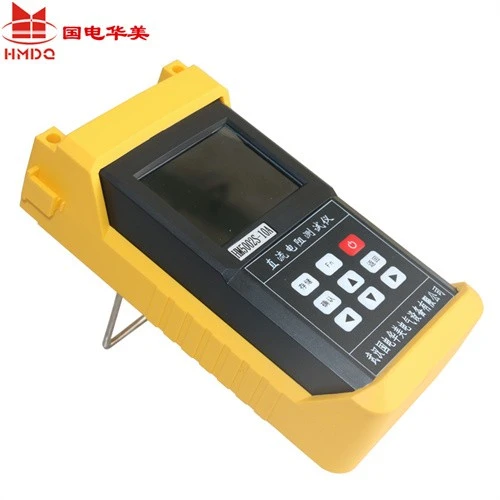

Mahsulotga umumiy nuqtai
Goldhome tomonidan ishlab chiqilgan va ishlab chiqarilgan transformatorlar uchun doimiy oqim qarshiligini tekshirgichlar seriyasi butun asbobni boshqarish uchun ishlov berish birligi sifatida 32 -bitli ARM yadrosidan foydalanadi. U avtomatik ravishda o'z-o'zini kalibrlashni, oqim stabilizatsiyasini aniqlashni, ma'lumotlarni qayta ishlashni va qarshilik ko'rsatishni amalga oshiradi va har xil turdagi transformatorlar va oqim transformatorlarining DC qarshiligini o'lchashga qodir. Asbob to'g'ridan-to'g'ri ichki batareyada ishlashi mumkin, bu esa dala xodimlari tomonidan foydalanishni sezilarli darajada osonlashtiradi.
Mahsulot parametri
| Hozirgi | Diapazon | Hozirgi | Diapazon |
|
10A |
1mVt-600mVt |
0.5A |
2W-12W |
|
5A |
10 mVt-1,2 Vt |
0.2A |
5W-30W |
|
2A |
20 mVt-3 Vt |
20mA |
25W-300W |
Eslatma: Yuqorida sanab o‘tilganlardan tashqari diapazonlar uchun avtomatik{0}}test funksiyasidan foydalaning.
2. Sinovning aniqligi: 0,2% Maksimal ruxsat: 0,1.
3. Asbob toʻliq{1}}shaffof katta LCD displeyga ega boʻlib, oson ishlash uchun xitoycha menyu soʻrovlariga ega.
4. 2000 ta test yozuvlarini saqlashga qodir katta{1}}sig'imli xotira bilan jihozlangan.
5. Quvvat manbai: ichki batareya.
6. Ishlash harorati: -10 darajadan 40 darajagacha.
7. Ishlaydigan namlik: atrof-muhit namligi < 80% RH.
Asbobning og'irligi: 1 kg

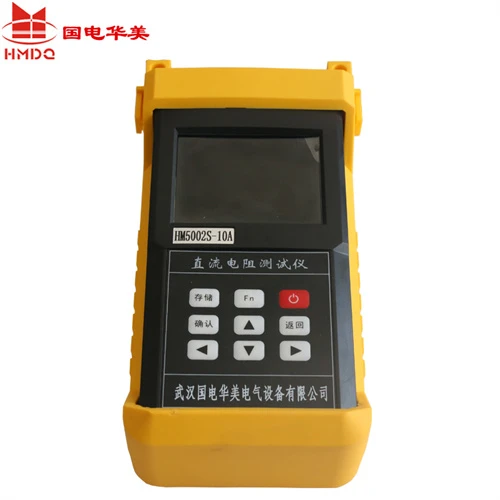

Panel tavsifi
| Yo'q. | Funktsiya tavsifi | Yo'q. | Funktsiya tavsifi |
|
1 |
Uy-joy |
2 |
LCD displey |
|
3 |
Klaviatura |
4 |
Zaryadlash porti |
|
5 |
USB port |
6 |
Sinov kabeli I- kirish porti |
|
7 |
Sinov kabeli U+ kirish porti |
8 |
Sinov kabeli U- kirish porti |
|
9 |
Sinov kabeli I+ kirish porti |
Issiq teglar: portativ transformator doimiy qarshilik sinov qurilmasi, Xitoy portativ transformator shahar qarshilik sinov qurilmasi ishlab chiqaruvchilari, zavod
Texnik spetsifikatsiyalar
|
Texnik xususiyatlari |
HM5815-5 |
HM5815-10 |
|
Impuls kuchlanish uchun chiqish |
100V~5000V 10V qadamlar 5%±15V |
500V~10000V 200 V qadamlar 5%±25V |
|
Endüktans sinov diapazoni |
>10μH |
>20μH |
|
Impuls energiyasi |
Maks 250milli-Joule |
Maksimal 500 milli-Joule |
|
LCD displeyda to'lqin shaklini ko'rsatish maydonidagi tarkib |
800×480 nuqta-matritsali LCD 255×650 nuqta-matritsa O'rnatish parametrlari, standart to'lqin va sinov to'lqini, taqqoslash natijasi, fayl ma'lumotlari va boshqalar. |
|
|
To'lqin namunasi |
Namuna olish tezligi: 200MSPS (faqat A seriyali) 100MSPS, 50MSPS, 20MSPS, 10MSPS, 5MSPS, 2MSPS, 1MSPS, 500kMSPS, 200kMSPS, 100kMSPS Ruxsat: 8 bit Namuna olish nuqtasi: 6500 bayt |
|
|
Standart to'lqin namunasi |
Ketma-ket sikl, bitta tsikl, bitta namuna (namuna o'rtacha 32 martagacha) |
|
|
Kirish empedansi |
5MΩ |
|
|
Sinov tezligi |
6 marta/sek |
|
|
O'rtacha stavka |
Sinov impulsi soni |
1 dan 32 gacha bo'lgan o'rtacha stavka dasturlashtiriladi |
|
Magnitsizlantiruvchi impulslar soni |
0 dan 16 gacha bo'lgan o'rtacha stavka dasturlashtiriladi |
|
|
O'lchov funktsiyasi |
Kuchlanish, vaqt va chastota |
|
|
Trigger rejimi |
Ichki, qo'lda (oyoq), tashqi va avtobus |
|
|
Taqqoslash usuli |
Maydon o'lchamini taqqoslash DiffZone taqqoslash Korona taqqoslash PhaseDiff taqqoslash |
|
|
Hudud o'lchamini o'lchash aniqligi |
±1% |
|
|
Hudud farqini o'lchash aniqligi |
±1% |
|
|
Taqqoslash chiqishi |
PASS/FAIL displeyi Signal signali |
|
|
Ovozli signal rejimi |
ON (yuqori va past ohang uchun sozlang), OFF |
|
|
Xotira |
Oʻrnatilgan{0}}xotira: 100 ta fayl USB disk xotirasi |
|
|
Interfeys |
HANDER (START, STOP, PASS, NG, BUSY, EOC va boshqalar) RS232C USB qurilmasi USB xost LAN |
|
